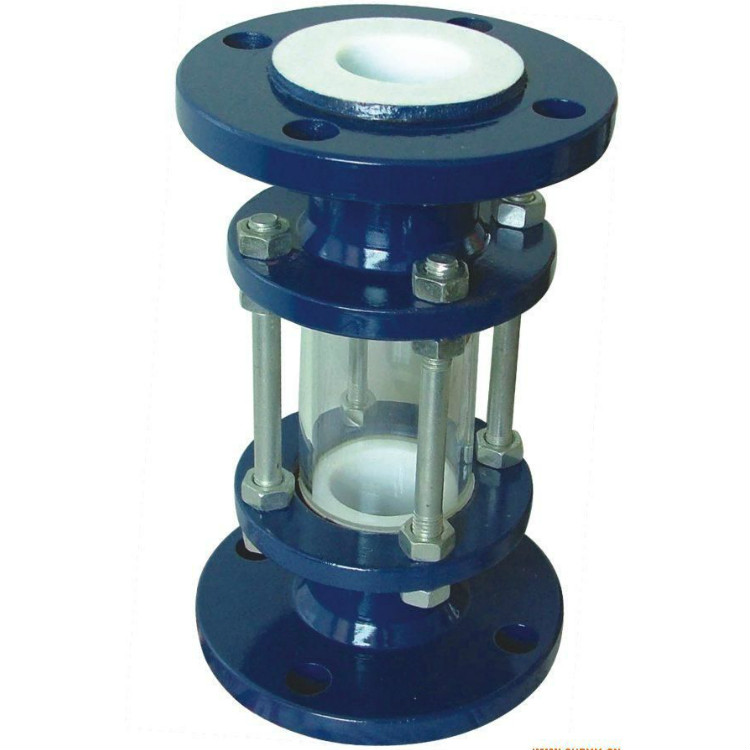

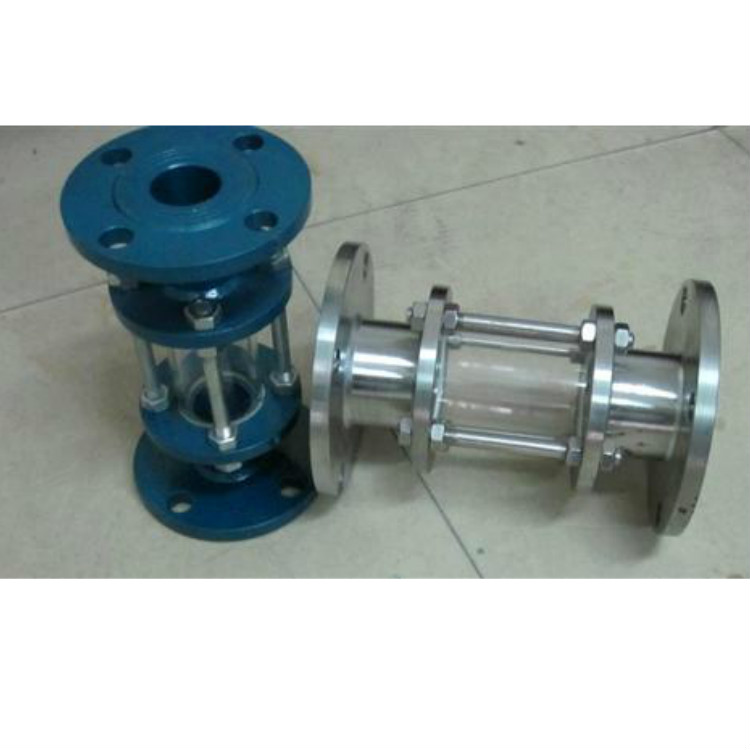

襯四氟視盅產品介紹：
襯氟視鏡又名襯里視鏡,國家執行標準(HG/T21622-1990).用以觀測管路或設備中單元流體的流量、色澤變化，直接監控化工工藝流程。視鏡體采用碳鋼精鑄，內襯氟塑料（F46）， 鏡片選用優質鋼化玻璃，具有最佳的耐腐蝕性能和機械強度，且有外型美觀、強度高、經久耐用的特點。廣泛使用于石油、化工、農藥、染化、制酸制堿等行業，是目前防腐設備最理想的選擇。
襯四氟視盅性能參數：
公稱通徑 （DN） 25～150 mm
公稱壓力 （PN） 1.0 MPa
適用溫度 -20～120 ℃
襯四氟視盅的結構與材料：
序號 名 稱 材 料 序號 名 稱 材 料
1 鏡片壓板 ZG25 4 鏡 片 鋼化玻璃
2 視鏡體 ZG25 5 襯 墊 耐酸石棉板
3 襯里層 F46
襯四氟視盅結構圖：
.jpg)
襯四氟視盅安裝尺寸：
G | DN | L | D | D1 | D2 | N-Φd |
1/2 | 15 | 250 | 95 | 65 | 46 | 4-Φ14 |
3/4 | 20 | 250 | 105 | 75 | 55 | 4-Φ14 |
1 | 25 | 250 | 115 | 85 | 65 | 4-Φ14 |
11/4 | 32 | 250 | 135 | 100 | 78 | 4-Φ18 |
11/2 | 40 | 250 | 145 | 110 | 85 | 4-Φ18 |
2 | 50 | 250 | 160 | 125 | 100 | 4-Φ18 |
21/2 | 65 | 250 | 180 | 145 | 120 | 4-Φ18 |
3 | 80 | 250 | 195 | 160 | 135 | 4-Φ18 |
4 | 100 | 250 | 215 | 180 | 155 | 8-Φ18 |
5 | 125 | 250 | 245 | 210 | 185 | 8-Φ18 |
6 | 150 | 250 | 280 | 240 | 210 | 8-Φ23 |
襯四氟視盅使用注意事項：
襯氟視鏡價格較高，所處的工況環境惡劣，不是有毒有害的化學物質，便是腐蝕性很強各類酸堿或有機溶濟，使用不當將會產生重大經濟損失和嚴重后果。正確的使用和維護視鏡能延長襯氟視鏡的使用壽命，杜絕各類事故的發生，保障管道的正常運行。因此，使用中必須注意下列各點：[1]
1.使用前，仔細閱讀產品使用說明書。
2.按銘牌上或說明書上規定的壓力、溫度、使用介質范圍內使用。
3.使用時防止襯氟視鏡因溫度變化產生過大的管道應力，盡量減小溫度變化，并在視鏡前后增加U形膨脹節。
4.對于有些介質不穩定且易分解（如某些介質的分解會引起體積膨脹造成工況壓力不正常升高）會引起閥門破壞或泄漏，應采取措施消除或限制引起不穩定介質分解的因素。在視鏡選型時，應考慮介質不穩定易分解可能造成的工況變化而選擇有能自動泄壓裝置的襯氟視鏡。
5.對于有毒、易燃、易爆、強腐蝕性介質管道上的襯氟視鏡，嚴禁在帶壓狀態下更換填料。盡管襯氟視鏡在設計上有上密封功能，但也不推薦在帶壓狀態下更換填料。
6.對于具有自燃性介質的管道，要采取措施確保環境溫度及工況溫度不得超過介質的自燃點，防止因陽光照射或外部火災發生時帶來的危險。
7.對于管道劇烈而長期的振動，要采取措施消除，避免因此而導致氟塑料襯里視鏡損壞。
8.襯氟視鏡在使用過程中，氟塑料密封面因質地較軟，經常會因介質結晶、固體顆粒將密封面損傷，導致密封泄漏，發現后及時整修或更換密封件。
9.襯氟視鏡中法蘭處一般不加墊片。如遇到中法蘭處滲漏，可均勻地擰緊中法蘭螺母來消除滲漏。如果是中法蘭密封面損壞，則要采取修復密封面和加中法蘭墊片來解決。
10.拆卸這類襯氟視鏡時，應注意襯氟視鏡管道中是何介質，是使用過的，還是新安裝的。如使用介質是有毒、易燃、易爆物質，工作人員應戴防護面罩和膠手套，穿防護服按照操作規程作業。避免在拆卸時發生意外，杜絕事故發生。
