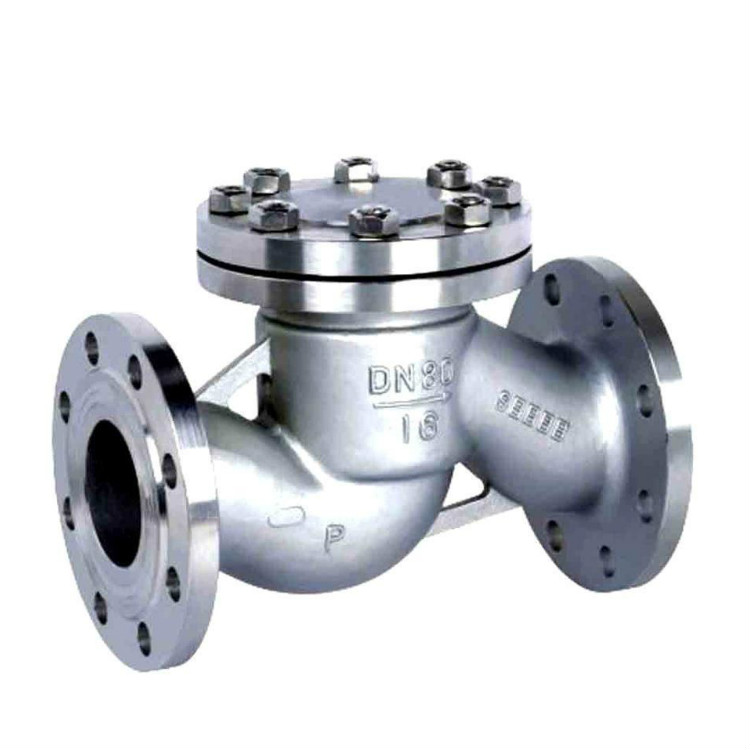

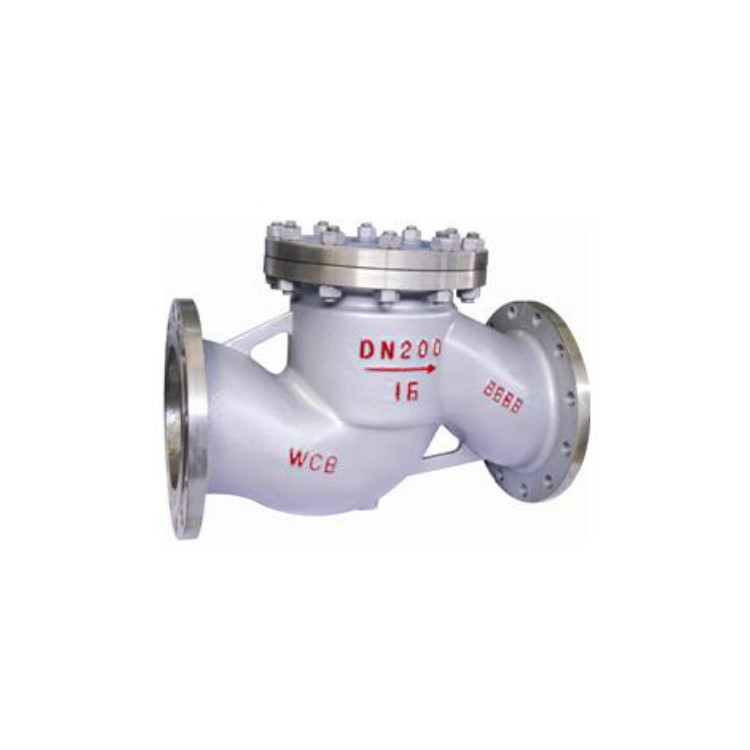

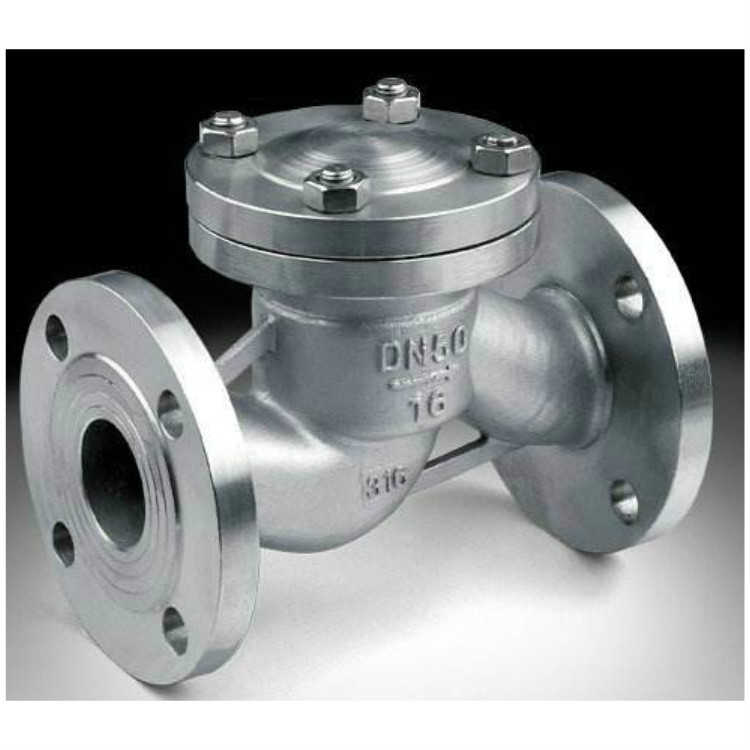

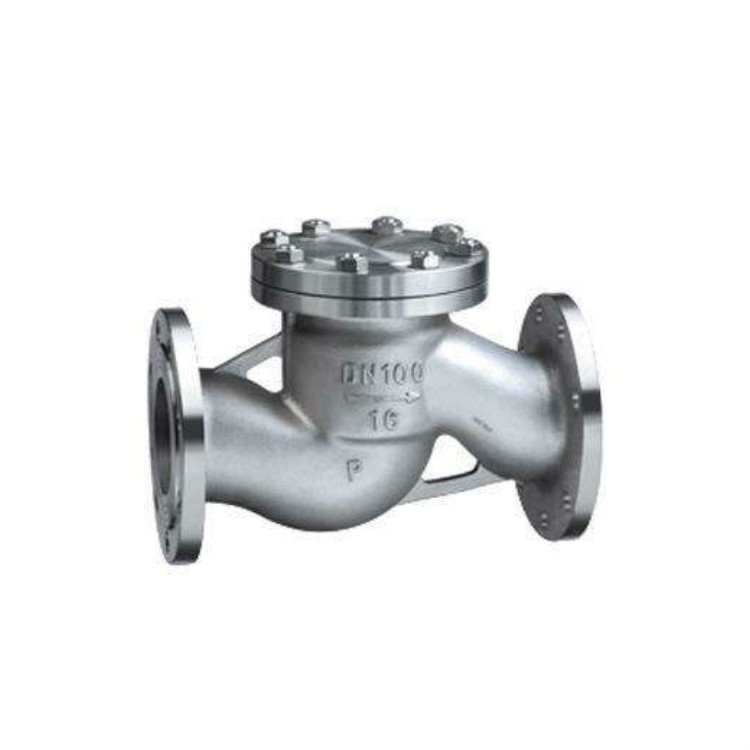

	您現(xiàn)在所在的位置:首頁 - 止回閥系列 - H41W不銹鋼升降式止回閥,臥式止回閥 |

  |

     |

     |














					 不銹鋼閥門-止回閥主要零件材質(zhì) | 零件名稱 Part Name | ZG1Cr18Ni9T 304 CF8 | ZGOOCr18Ni10 304L CF3 | ZG1Cr18Ni12Mo 2Ti316 CF8M | zgoocR17nI14mO2 316L CF3M | WCB |  | 閥體/閥蓋 Body/Cap | OCr18Ni9 | OOCr18Ni10 | OOCr18Ni9Mo2 | OOCr18Ni10Mo2 | WCB |  | 閥瓣 Valve Piece | OCr18Ni9 | OOCr18Ni10 | OOCr18Ni9Mo2 | OOCr18Ni10Mo2 | 1Cr3 |  | 墊片Gasket | 304+PTFE | 304L+PTFE | 316+PTFE | 316+PTFE | 石墨+304 |  | 螺栓 Bolt | 不銹鋼 Stainless Steel | 35GrMoA |  | 螺母 Nut | 不銹鋼 Stainless Steel | 45 |
 不銹鋼閥門主要連接尺寸 | 公稱壓力 (MPA) | 公稱通徑DN(mm) | 尺寸(mm) | 公稱壓力(MPA) | 公稱通徑DN(mm) | 尺寸(mm) |  | L | H | L | H |  | H41W-1.6 | 15 | 130 | 90 | H41W-4.0 | 15 | 130 | 90 |  | 20 | 150 | 105 | 20 | 150 | 105 |  | 25 | 160 | 115 | 25 | 160 | 115 |  | 32 | 180 | 120 | 32 | 180 | 120 |  | 40 | 200 | 135 | 40 | 200 | 135 |  | 50 | 230 | 140 | 50 | 230 | 140 |  | 65 | 290 | 150 | 65 | 290 | 150 |  | 80 | 310 | 160 | 80 | 310 | 160 |  | 100 | 350 | 175 | 100 | 350 | 175 |  | 125 | 400 | 195 | 125 | 400 | 195 |  | 150 | 480 | 225 | 150 | 480 | 225 |  | 200 | 600 | 250 | 200 | 600 | 250 |  | 250 | 650 | 270 | 250 | 650 | 270 |  | 300 | 750 | 290 | 300 | 750 | 300 |  | H41W-2.5 | 15 | 130 | 90 | H41W-6.4 | 20 | 190 | 110 |  | 20 | 150 | 105 | 25 | 210 | 125 |  | 25 | 160 | 115 | 32 | 230 | 152 |  | 32 | 180 | 120 | 40 | 260 | 168 |  | 40 | 200 | 135 | 50 | 300 | 170 |  | 50 | 230 | 140 | 65 | 340 | 188 |  | 65 | 290 | 150 | 80 | 380 | 205 |  | 80 | 310 | 160 | 100 | 430 | 230 |  | 100 | 350 | 175 | 125 | 500 | 280 |  | 125 | 400 | 195 | 150 | 550 | 300 |  | 150 | 480 | 225 | 200 | 650 | 350 |  | 200 | 600 | 250 |   |   |   |  | 250 | 650 | 270 |   |   |










             不銹鋼閥門-止回閥主要零件材質(zhì) | 零件名稱 Part Name | ZG1Cr18Ni9T 304 CF8 | ZGOOCr18Ni10 304L CF3 | ZG1Cr18Ni12Mo 2Ti316 CF8M | zgoocR17nI14mO2 316L CF3M | WCB |  | 閥體/閥蓋 Body/Cap | OCr18Ni9 | OOCr18Ni10 | OOCr18Ni9Mo2 | OOCr18Ni10Mo2 | WCB |  | 閥瓣 Valve Piece | OCr18Ni9 | OOCr18Ni10 | OOCr18Ni9Mo2 | OOCr18Ni10Mo2 | 1Cr3 |  | 墊片Gasket | 304+PTFE | 304L+PTFE | 316+PTFE | 316+PTFE | 石墨+304 |  | 螺栓 Bolt | 不銹鋼 Stainless Steel | 35GrMoA |  | 螺母 Nut | 不銹鋼 Stainless Steel | 45 |
 不銹鋼閥門主要連接尺寸 | 公稱壓力 (MPA) | 公稱通徑DN(mm) | 尺寸(mm) | 公稱壓力(MPA) | 公稱通徑DN(mm) | 尺寸(mm) |  | L | H | L | H |  | H41W-1.6 | 15 | 130 | 90 | H41W-4.0 | 15 | 130 | 90 |  | 20 | 150 | 105 | 20 | 150 | 105 |  | 25 | 160 | 115 | 25 | 160 | 115 |  | 32 | 180 | 120 | 32 | 180 | 120 |  | 40 | 200 | 135 | 40 | 200 | 135 |  | 50 | 230 | 140 | 50 | 230 | 140 |  | 65 | 290 | 150 | 65 | 290 | 150 |  | 80 | 310 | 160 | 80 | 310 | 160 |  | 100 | 350 | 175 | 100 | 350 | 175 |  | 125 | 400 | 195 | 125 | 400 | 195 |  | 150 | 480 | 225 | 150 | 480 | 225 |  | 200 | 600 | 250 | 200 | 600 | 250 |  | 250 | 650 | 270 | 250 | 650 | 270 |  | 300 | 750 | 290 | 300 | 750 | 300 |  | H41W-2.5 | 15 | 130 | 90 | H41W-6.4 | 20 | 190 | 110 |  | 20 | 150 | 105 | 25 | 210 | 125 |  | 25 | 160 | 115 | 32 | 230 | 152 |  | 32 | 180 | 120 | 40 | 260 | 168 |  | 40 | 200 | 135 | 50 | 300 | 170 |  | 50 | 230 | 140 | 65 | 340 | 188 |  | 65 | 290 | 150 | 80 | 380 | 205 |  | 80 | 310 | 160 | 100 | 430 | 230 |  | 100 | 350 | 175 | 125 | 500 | 280 |  | 125 | 400 | 195 | 150 | 550 | 300 |  | 150 | 480 | 225 | 200 | 650 | 350 |  | 200 | 600 | 250 |   |   |   |  | 250 | 650 | 270 |   |   |












 |
 |



       |

      |
