【產品用途】
H76H、H76Y、H76W、H76X、H76F 型對夾蝶形止回閥用于純凈管路及工業(yè)、環(huán)保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。
【產品特點】
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
【執(zhí)行標準】
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
【性能參數(shù)】
型號 | 工作壓力（MPa） | 適用溫度（℃） | 適用介質 | 閥體材料 |
H76H-10C～40 | 1.0～4.0 | －29～425 | 水、蒸汽、油品 | 碳鋼 |
H76W-10P～25 | 1.0～2.5 | ≤150 | 硝酸類 | 不銹鋼 |
H76Y-40P | 4.0 | ≤150 | 硝酸類 | 不銹鋼 |
HH47、H47XF、HDH47X 蝶式緩沖止回閥主要外形和連接尺寸
| 公稱通徑DN (mm) | 尺寸 (mm) |
| L | H | B1 | B2 |
| 200 | 230 | 550 | 540 | 600 |
| 250 | 250 | 630 | 600 | 700 |
| 300 | 270 | 690 | 650 | 740 |
| 350 | 290 | 780 | 710 | 800 |
| 400 | 310 | 860 | 770 | 870 |
| 450 | 330 | 910 | 830 | 920 |
| 500 | 350 | 980 | 900 | 1000 |
| 公稱通徑DN (mm) | 尺寸 (mm) |
| L | H | B1 | B2 |
| 600 | 390 | 1070 | 1090 | 1250 |
| 700 | 430 | 1220 | 1200 | 1360 |
| 800 | 470 | 1320 | 1320 | 1480 |
| 900 | 510 | 1430 | 1420 | 1580 |
| 1000 | 550 | 1550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1780 | 1950 |
| 1400 | 710 | 1980 | 2000 | 2175 |

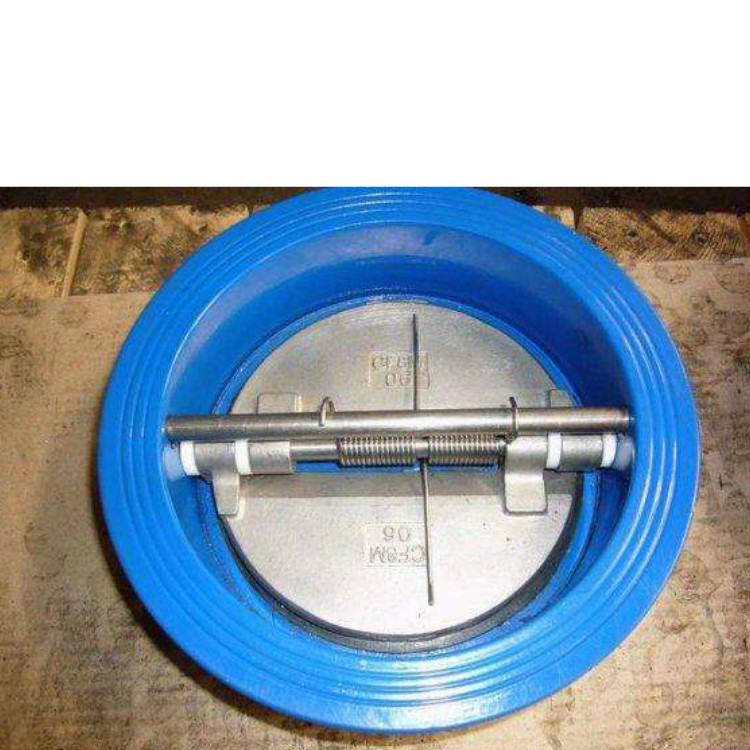

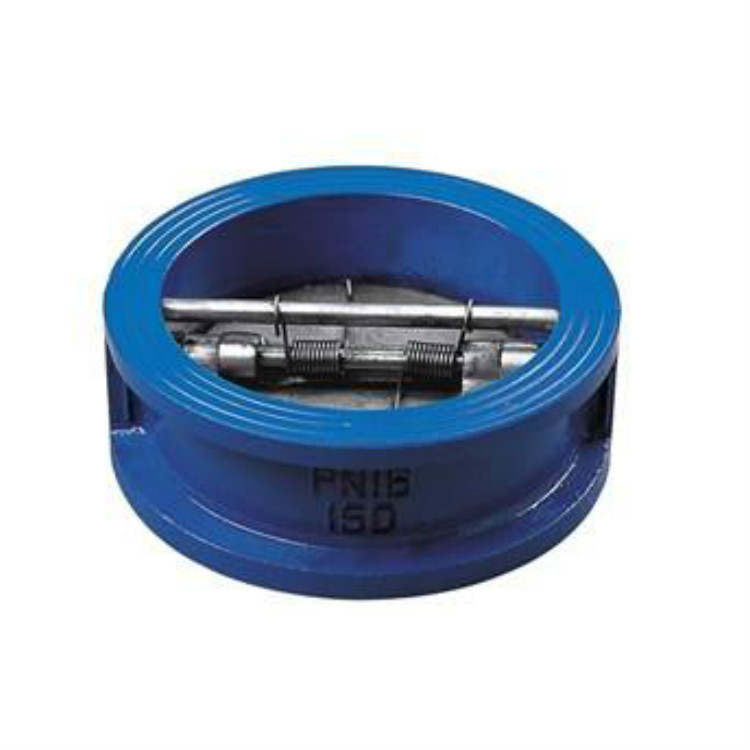

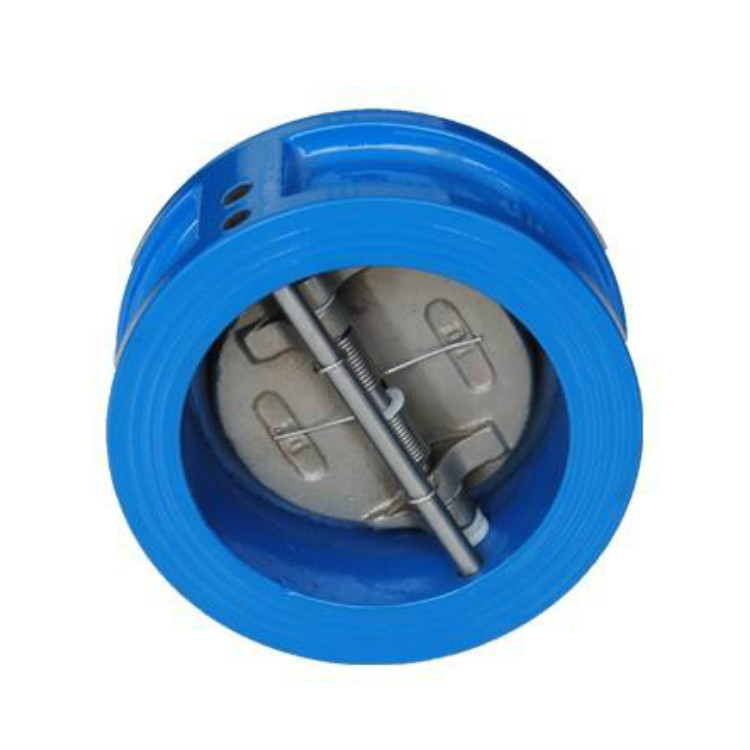

【結構圖片】
