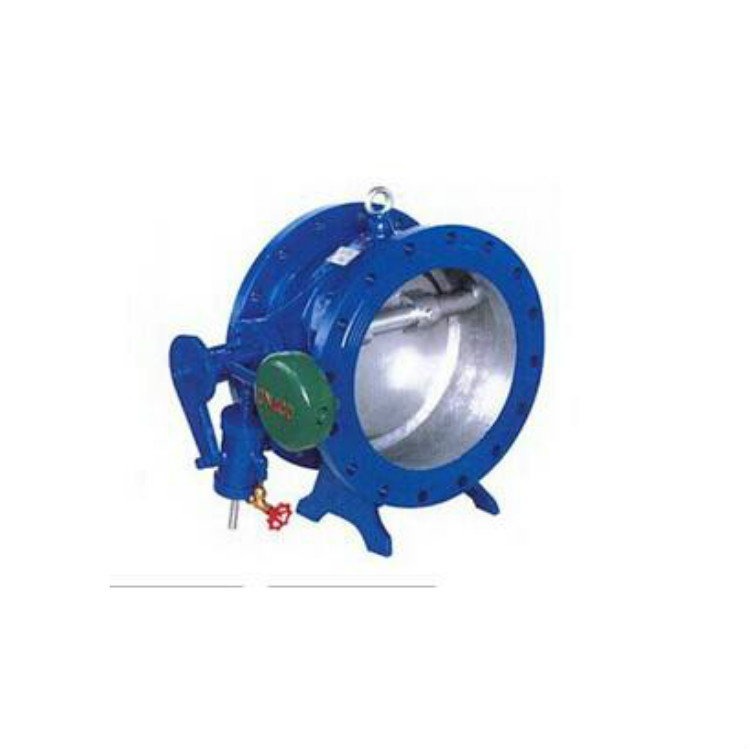

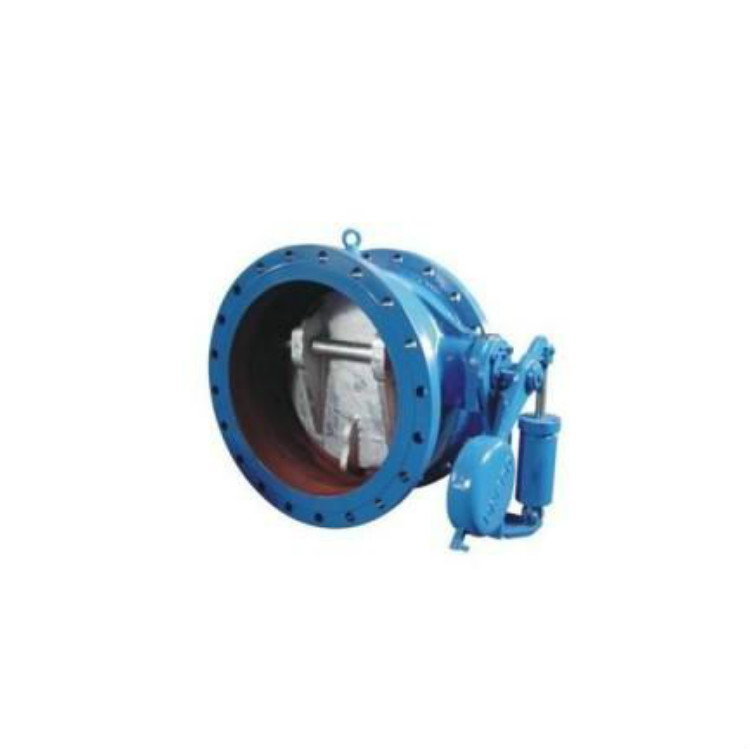

一、HH47X蝶式緩沖止回閥概述 我們公司生產的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式緩沖止回閥，主要用于工業供水、污水處理廠的水泵出口處，防止官網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥門主要由閥體、閥瓣、緩沖裝置和微量調節閥裝成。該產品具有機構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的最佳產品。主要零件材質如下： 零件名稱 | 材質 | 閥體 | 鑄鐵、鑄鋼、不銹鋼 | 碟板 | 碳鋼、不銹鋼+丁腈橡膠 | 閥桿、活塞 | 不銹鋼 |
三、HH47X蝶式緩沖止回閥主要技術參數 型號 | 公稱壓力 | 試驗壓力PSPN（MPa) | 工作壓力 | 介質溫度 | 適用介質 | PN（MPa) | 殼體 | 密封 | P（MPa) | （℃） | H47X、H47H、Hh47x、Hh47H、H47XfHDH47X | 1 | 1.5 | 1.1 | 1 | 0～80℃ | 水、油品 | 1.6 | 2.4 | 1.75 | 1.6 | 海水、污水 | 2.5 | 3.75 | 2.75 | 2.5 | |
四、HH47X蝶式緩沖止回閥主要外形尺寸（法蘭連接尺寸：PN10、16、25按JB/T78-94標準） 公稱通徑
DN(mm) | 尺寸 | L | H | B1 | B2 | 200 | 230 | 550 | 540 | 600 | 250 | 250 | 630 | 600 | 700 | 300 | 270 | 690 | 650 | 740 | 350 | 290 | 780 | 710 | 800 | 400 | 310 | 860 | 770 | 870 | 450 | 330 | 910 | 830 | 920 | 500 | 350 | 980 | 900 | 1000 | 600 | 390 | 1070 | 1090 | 1250 | 700 | 430 | 1220 | 1200 | 1360 | 800 | 470 | 1320 | 1320 | 1480 | 900 | 510 | 1430 | 1420 | 1580 | 1000 | 550 | 1550 | 1550 | 1700 | 1200 | 630 | 1800 | 1780 | 1950 | 1400 | 710 | 1980 | 2000 | 2175 |
|
|
