【產品用途】

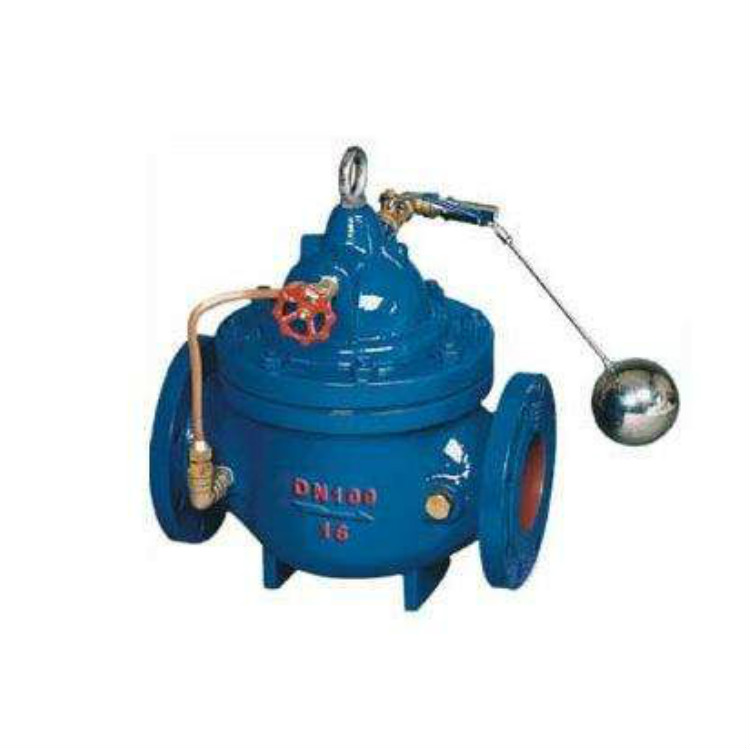

100X 型 PN10~PN25 遙控浮球閥能有效的控制水塔或水箱液面，適合時切斷或打開閥芯輸入水流或阻止水流外泄，液位控制準確，水位不受壓力波動干擾，開閉緊密不漏水，浮球靈活，維護保養簡單。適用于高層建筑中的水箱，水池，水塔的自動供水系統。
【產品特點】
1、遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度
2、遙控浮球閥直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠
【性能參數】
型號 | J745X-10 | J745X-16 | J745X-25 |
工作壓力（MPa） | 1.0 | 1.6 | 2.5 |
適用溫度（℃） | 0～80 |
適用介質 | 水 |
材料 | 閥體、閥蓋 | 鑄鐵 |
閥桿 | 鉻不銹鋼 |
閥座、閥盤 | 青銅 |
膜片 | 丁晴橡膠 |
主要外形和連接尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 212 | 212 | 212 | 212 | 265 | 310 | 350 | 460 | 520 | 570 | 695 | 780 | 905 | 1025 | 1080 | 1030 |
| H | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |

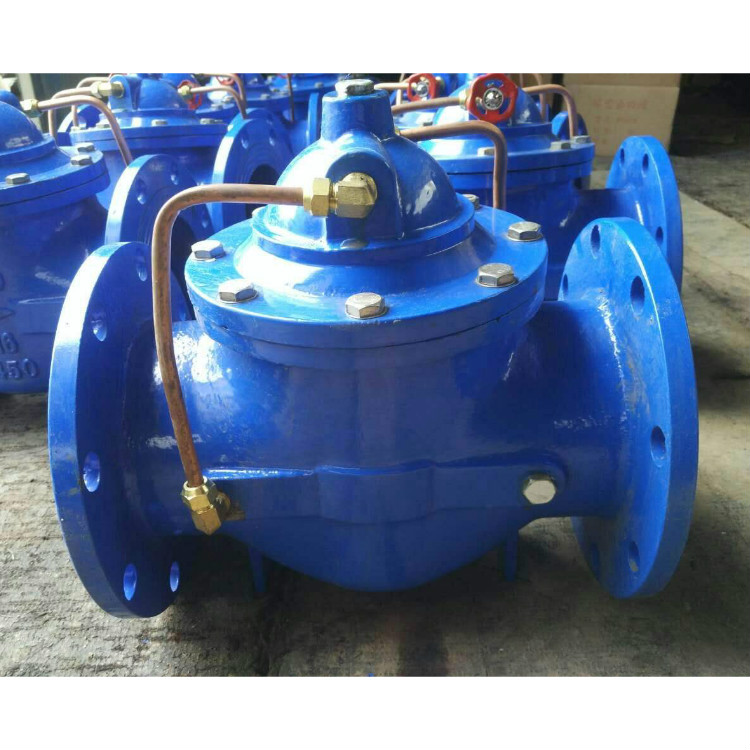

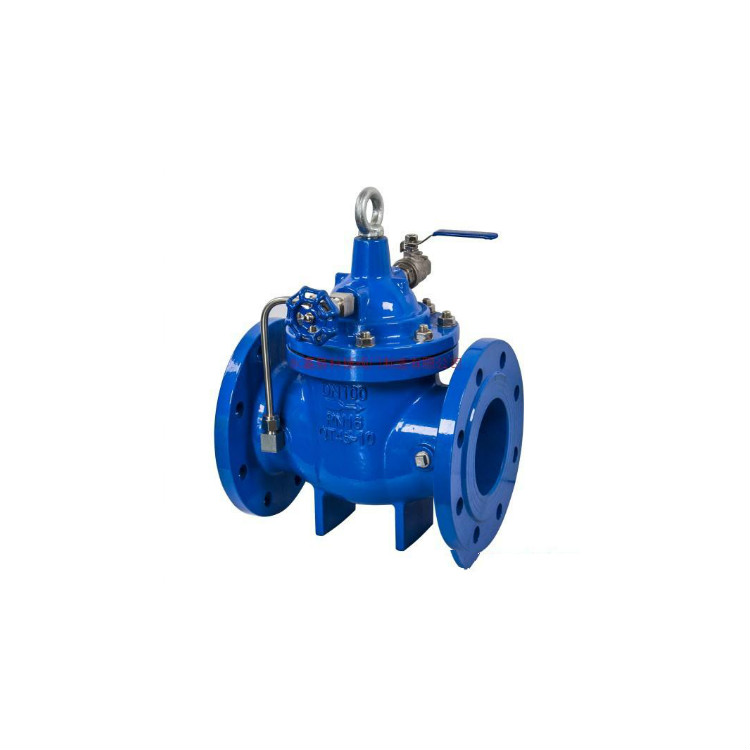

【結構圖片】
【安裝示意圖】
